花崗巖石粉磨粉機 325目廢渣粉磨機 HLMX超細立磨

近日，桂林鴻程花崗巖石粉磨粉機廠家小林接到咨詢，某老板稱當地有大量花崗巖鋸泥廢料，政府出政策進行治理，他希望開辦廠家進行回收利用，請我們出具相關方案與設備報價，小林從網上查到有相差的技術，現于下面給有資源的老板一個參考。

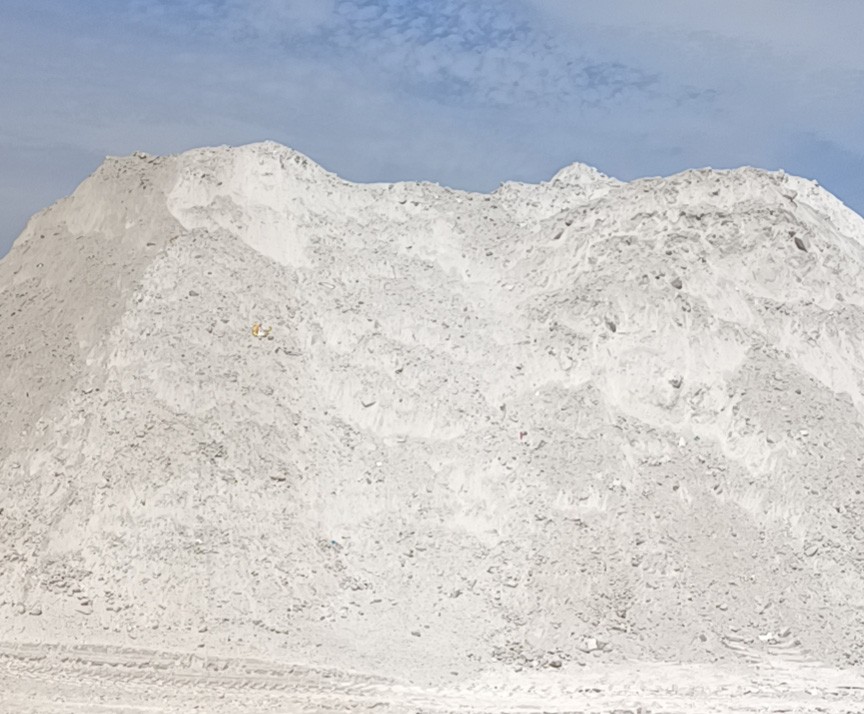

 花崗巖鋸泥

網上公布某發明：一種花崗巖鋸泥回收利用，花崗巖鋸泥制備花崗巖裝飾板材的制備方法，提供的技術方案包括以下步驟：

(1)表層料配置：表層料由以下質量份的材料組成：po42.5白/普通硅酸鹽水泥90-110份、花崗巖水洗細沙50-130份、花崗巖石粉10-30份、fe3o4磁鐵礦粉2-5份、硅酸鋁1-3份、無機氧化色料0.5-10份；

(2)表層料成型：按照步驟(1)的配比選取表層材料，將上述材料充分混合后，加入占po42.5白/普通硅酸鹽水泥重量的20-30％清水，將材料充分拌合成粘稠糊狀后，倒入模具內進行攤鋪，攤鋪平均厚度不大于3mm，攤鋪后雙激振器平臺振搗，振搗時間不小于60秒，然后置于45℃恒溫室內初養15分鐘；

(3)基層料配置：基層料由以下質量份的材料組成：po42.5普通硅酸鹽水泥90-110份、鐵合金硅灰20-30份、玻化微珠6-8份、碳纖維0.05-0.2份、鍍銅鋼纖維1.5-4.5份、花崗巖水洗細沙110-120份、花崗巖石粉25-37份、聚羧酸減水劑2-3份、消泡劑0.3-1.0份；

(4)基層料成型：按照步驟(3)的配比選取基層材料，將材料中的po42.5普通硅酸鹽水泥、鐵合金硅灰、?；⒅椤⒒◢弾r石粉按重量混合后，進入密閉攪拌器中進行不少于3min拌合；然后加入疏松后的碳纖維、鍍銅鋼纖維以及花崗巖水洗細沙再次進行不少于2min拌合；隨后將清潔水和聚羧酸減水劑、消泡劑預先投入到容器內，其中水膠比為0.22，進行充分拌合后，加入已干拌均勻的混合材料中，最后進行不少于4.5min的高速拌合，形成高粘性拌合物；

(5)復合料二次成型：將步驟(4)制備的拌合物注入已完成表層材料流平的模具內；然后將模具送至雙振幅高頻激振平臺振搗2min，形成高密度的復合板基材；

(6)產品養護：將步驟(5)振搗成型的產品連同模具送入45度恒溫初養室養護22小時，初養完成后，轉入85度恒溫蒸養室進行48小時蒸養；蒸養完成后靜置于常溫狀態下帶構件自然降溫至室溫，即可脫模打包出廠。

優選地，所述表層料組分由以下質量份的材料組成：po42.5白/普通硅酸鹽水泥100份、花崗巖水洗細沙90份、花崗巖石粉20份、fe3o4磁鐵礦粉3份、硅酸鋁1.5份、無機氧化色料5份。

優選地，所述基層料組分由以下質量份的材料組成：po42.5普通硅酸鹽水泥100份、鐵合金硅灰25份、?；⒅?.5份、碳纖維0.1份、鍍銅鋼纖維3份、花崗巖水洗細沙115份、花崗巖石粉32份、聚羧酸減水劑2.5份、消泡劑0.6份。

優選地，表層料中花崗巖水洗細沙為40-120目，花崗巖石粉為200目，fe3o4磁鐵礦粉為200目，硅酸鋁為200目，無機氧化色料為200目。

優選地，基層料中，?；⒅闉?50目，花崗巖水洗細沙為18-120目，花崗巖石粉為200-350目。

桂林鴻程提供花崗巖鋸泥回收利用技術設備，花崗巖鋸泥、大理石鋸泥及花崗巖大理石邊角料磨粉機械，將這些鋸泥邊角料制成200-325目粉體，再投入到人造石材生產線上再度利用，如果您有資源，需要設備請聯系我們，我們鴻程給賀州、云南等人造石材基地提供大量的廢渣與礦石制粉設備，經驗豐富，為您的項目提供技術支持。
